成像亮度计使用功率简介

成像亮度计使用功率简介


  成像亮度计的主要结构,其实和数码相机没有本质区别,简单说,是先要对被拍摄的物体拍照成像(涉及到对焦),再选取某部分图像计算某视场内的平均亮度,或选取部分点阵,进行亮度分布估计。

成像亮度计使用方法:

1、 成像

   首先,需选择即时成像模式进行对焦成像,对焦距离,即focus distance,基本上会在镜头前端到被测光源之间距离的1倍到1.5倍之间,因此可锚定此区间进行选择。此外,最佳的对焦焦距,会在右侧进度条进行显示。考虑到向一个方向变化焦距的话,成像质量必然是先上升再下降的过程,因此,一旦发现成像质量下降,立即回调,再微调,可较快找到对焦距离。选择好对焦距离后,一定要记得点transfer,没有任何反应,但一定要点transfer!!!

  注意:

1、对焦距离最短大约3.1mm,因此,当镜头前端到光源距离小于300mm时,寻找焦距要细致,大概在3mm-5mm之间。

2、对于成像质量的要求,有三级调整,分别对应十位、个位、十分位,如果不是成像要求相当高,也不拘泥成像质量,毕竟每次拍照质量也不稳定,同样条件的成像质量也会有偏差。

2、读取亮度

   首先,点击测量,测好后会给一个对话框,自己做的时候,自然应该会有个名称记录当次的数据,当然缺省也可以,确定就是了,然后就是一副图像。像我这种求一个视场里的平均亮度的应用,就直接在选择探测器大小那里修改直径,在放到图上去,放到哪里,就能够得到区域半径内的平均亮度。记得,是平均亮度!想要点亮度的话,我试过,直径是可以修改为0的,到时候就随便点。

  还有一个方法,就是在图像的工具栏里点击那个带着附属工具的按钮,选择“最大值与最小值",就能直接给出在确定探测器直径下的最大值和最小值,也能看到所对应的区域,很好用,其他各个功能也比较好用。想要点亮度的话,我试过,直径是可以修改为0的,到时候就随便点。另外还有就是选择关注点,这个等于形成的是上面探测器的阵列,可以用于看亮度分布情况,我没用过,应该和上面是一样的使用方法和技巧。又另外,我记得探测器也可以选择不是圆形的,而是其他形状,试试吧。

 3、其他

  这个成像亮度计用着用着就会崩坏一次,不要怕,数据都已经保存了,最多是最近的一次操作没保存,基本不碍事。我怀疑是因为滤光片的位置多次移动后,FPGA找不到滤光片的位置了,就崩坏了。 只有亮度值,没有辐亮度值。色度学参数倒是挺全的。

  最后,这个仪器测量起来,移动滤光片不算慢了。但整体上还是显得慢。对焦时候的即时显示的刷新率确实是挺慢的。

 Ps:安装配套软件的时候,不管电脑是32位还是64位,一定要安装32bit version。


选单

畅销产品

虹谱公司简介

杭州虹谱光色科技有限公司是一家专业从事光学检测设备的研发、生产、销售和技术服务于一体的国家级高新技术企业。公司已经通过国家高新技术企业认证、浙江省科技型中小型企业认证。公司由拥有二十多年照明光学研发经验的专业研发团队组建而成,历经多年发展,储备了大量核心技术,并成功研发出了一系列功能多元化的光学检测设备,取得了多项专利,多个项目通过了国家高新技术成果转化项目认定,从而大大促进了公司产业化的发展。公司以前沿技术和客户需求为驱动力,通过提高自主研发的能力,将产品不断地进行创新,走多样化、多功能化 …

阅读更多

热门产品

  • HP8000S快速光谱分析仪

    LED的光电性能直接反应了 LED 作为光源的品质,对于研制和生产LED 有着非常重要的意义。HP8000SLED快速光色电测试系统可以对 LED 的光度、色度及电性能等所有参数的测量。

    阅读更多
  • HPCS6500光色电综合测试系统

    HPCS6500高精度光色电综合测试系统,整机采用合铝金机箱,内嵌高速处理器,10.1寸彩色液晶屏,全屏电容触摸,方便人机交互。系统内置高精度光谱分析仪,频闪和启动测试仪,精密直流稳压恒流电源,精密交流变频测试电源,高精度电参数测量仪,一台机器就是传统的5台机器组成的测度系统。无需要电脑即可直接操作使用。

    阅读更多
  • HPG2000立式分布光度计

    HPG2000是立式分布光度计,国际照明委员会CIE70文件推荐的运动反光镜分布光度计。围绕测试灯具中心作圆周运动的反光镜,将灯具测量方向的光束反射到光度探测器上,实现不同平面上的光强分布曲线的测量。本系统符合美国能源之星IES LM79标准、欧洲标准EN13032、GB/T9468灯具分布光度测试的一要求等国际、国内相关标准要求。

    阅读更多
  • HPL-200系列UVA/UVB/UVC紫外辐照计

    HPL-200系列外辐照计适合用于紫外固化,高压汞灯强度和能量测试。

    阅读更多
  • 分布光度计

    根据CIE、IESNA.国家标准等要求,通过旋转灯具,实现 B-6、A-a和C-Y等多种测量方式。用于测量各类LED室内照明 灯具、投光灯具、道路照明灯具的空间光强分布及多种光度 参数。可双立柱或单立柱工作,配专用光谱分析仪可实现空间 色度特性测量。

    阅读更多
  • CX-200成像亮计度

    CX-200成像亮度计是针对室内和室外照明产品, 仪表盘刻度符号,汽车,航空航天和街道亮度的质量控制。

    阅读更多
  • GMS-1000 眩光测试系统

    GMS-1000眩光测量系统采用高精度成像亮度计,通过精密电控云台和专用测控软件实现了统一眩光指数UGR的高精度测量分析,测量稳定性好,速度快,且系统体积小、重量轻。系统自带电池,无需外部供电,使用USB线和电脑相连即可测试。

    阅读更多
  • HPCS-320光谱彩色照度计

    HPCS-320系列光谱分析仪,采⽤⾼速AMR处理器与⾼精度电⼦CCD光学传感器,利⽤⻓焦交叉⾮对称CT分光系统原理开发设计,具有设计轻巧、性能稳定、精确度⾼、性价⽐⾼、便于携带等特点,并配有3.5英⼨⾼清电容触摸显⽰屏让您像操作⼿机⼀样熟悉⾃如。完全颠覆了⽼式⾼精度光谱分析仪体积巨⼤、操作繁琐、价格⾼昂等理念。可随时随地进⾏光源参数的采样测量,⾼效的分析处理,具备极⾼的测量线性和准确度,⼴泛应⽤于家居、商场、学校、⼯⼚、⼤棚、⼾外等现场照明测量领域。也可⽤于光源产品的研发、产线质量监控等环节。也有⽤⼾在眼镜和珠宝⾏业使⽤反映良好。

    阅读更多
  • OHSP-350UVS紫外光谱辐照计 (200-450nm)

    阅读更多

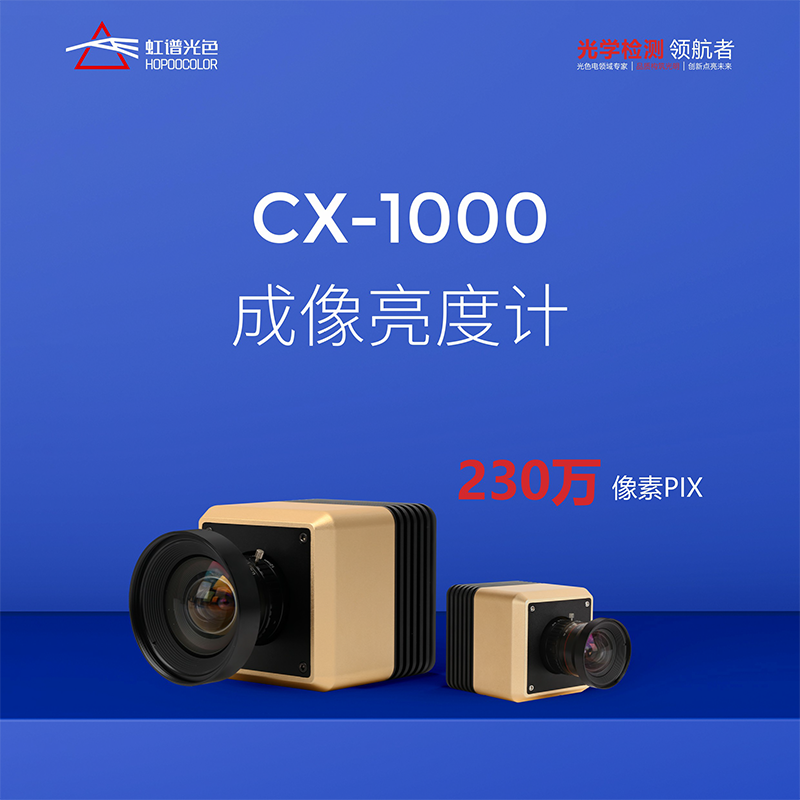

  • CX1000 成像亮度计
