积分球

发布者 虹谱科技   |   2021-04-13   |   6767 次阅读

积分球(Integrating sphere)又称为光通球、光度球,是一个中空的完整球壳。

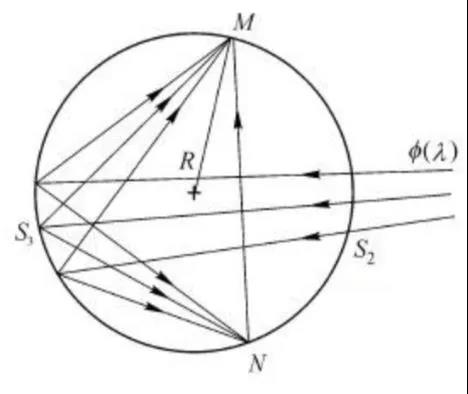

积分球多由金属资料制成,内壁涂白色高漫反射层(通常是氧化镁或硫酸钡),且球内壁各点漫射均匀。也有积分球采用高反射高分子资料制成,例如Spectralon资料。光源在球壁上任意一点上发生的光照度是由屡次反射光发生的光照度叠加而成的。

这样,进入积分球的光经过内壁涂层屡次反射,在内壁上构成均匀照度。


积分球常用于测验光源的光通量、色温、光效等参数,也可用于丈量物体的反射率和透过率等。


最常见的积分球结构测色仪器为d/8结构,也有d/0结构。关于d/8结构测色仪,有两种丈量模式SCI和SCE;采用SCI丈量色彩能够有用的消除去物体外表纹路对色彩丈量的影响,进而取得物体的真实色彩特征。


抱负积分球的条件:A、积分球内外表为一完整的几何球面,半径处处持平;B、球内壁是中性均匀漫射面,关于各种波长的入射光线具有相同的漫反射比;C、球内没有任何物体,光源也看作只发光而没有什物的抽象光源。
影响积分球丈量精度的因素:A、球内壁是均匀的抱负漫射层,服从朗伯定则;B、球内壁各点的反射率持平;C、球内壁白色涂层的漫射是中性的;D、球半径处处持平,球内除灯外无其他物体存在;所以,积分球内壁起球,剥落,黄变都会影响其丈量精度。
