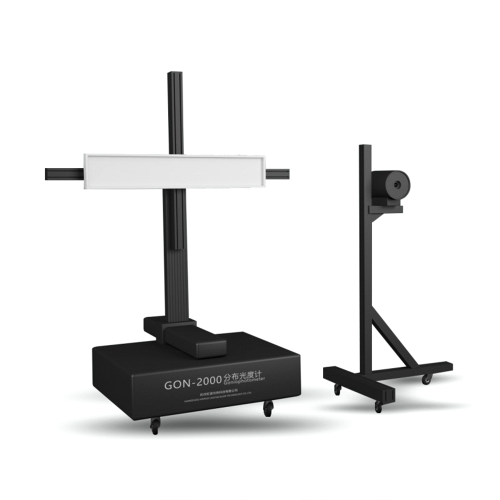

GON2000 分布光度计，测角仪

GON2000 分布光度计
QQ点击购买
  • 产品介绍及参数

 产品描述及适用场景：

  根据CIE、IESNA.国家标准等要求,通过旋转灯具，实现 B-6、A-a和C-Y等多种测量方式。用于测量各类LED室内照明 灯具、投光灯具、道路照明灯具的空间光强分布及多种光度 参数。

主要参考标准

LM-79-2008 固态照明产品的电气和光度测量认定方法;
GB/T9468-2008灯具分布光度测量的一般要求;
LB/T 001-2008 整体式LED路灯的测量方法;
GB/T 24824-2009 普通照明用LED模块测量方法;
GB/T7002-2008  投光照明灯具光度测试 ;
CIE 69  Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987   The measurement of absolute luminous intensity distributions；
CIE 121-1996   The photometry of goniophotometer of luminaries；
CIE 84    Measurement of luminous flux；
IESNA LM-75   Goniophotometer Types and Photometric Coordinates；

主要技术特点：

1、高精度恒温探头(恒温点35士1度,恒温精度士0.1度)
 2、2.V(入)修正精度:CIE标准级(f1'＜0.03)
 3、最大测试距离:2米到30米
 4、照度测量范围:0.001lx 至200 klx,5档自动量程
 5、光度探头连接线长度:20米(特殊要求可加长)
 6、角度精度：0.1° ,角度分辨率：0.01°


原理图及暗房示意图：

 在测试过程中，探头保持静止，灯具绕垂直轴（Y轴）和水平轴（C平面轴）转动，从而得到整个空间的光强分布。

技术特性：

● 被测灯具可绕垂直轴和水平轴转动，转动范围：±180°(或0~ 360°)
●角度精度：0.1° ,角度分辨率：0.01°
●单柱驱动C-y坐标系或双柱驱动B-B坐标系测重方式
●光度测量精度：标准级
●采用贵金属光纤点刷技术的高级换向器.实现不间断连续测量, 不绕线,智能启动和停止，转动平稳，低噪声。
●量数据符合国际、国内标准要求，IESNA等国际通用文件格式 输出，可由其它照明和灯具设计软件直接调用。

丰富的软件功能：

 1、控制旋转台旋转,采集灯具的光强分布数据,计算灯具的光度数据及坐标系的转换。
 2.包括空间光强分布、任意截面上的光强分布曲线(何分别用直角坐标系或极坐标系显示)、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下  射光通比、灯具总光通量、有效光通量、利用系数。
3.导出符合国际标准的灯具文件,可直接的导入照明设计软件,格式说明如下:
HPG 虹谱光色HPG系列分布光度计测试数据文件格式
IES IESNA北美标准格式包括95版和2002版
LDT EULUMDAT德国标准(欧洲)格试文件
CIE CIE国际照明委员会标准格式
 4.根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。
