A、应用功能:
专用于测量LED的配光曲线(LED光强分布)、光束角、法向光强、正向电压、反向电流、反向击穿电压等光电参数,符合CIE pub.No.127条件A或B。本系统实现了LED的光、电性能的高精度测试,为LED生产厂商提供充分的LED光、电参数,使LED的研制和生产更加有效、可靠。
B、性能参数:
●光强测量范围:0mcd~300,000mcd;
●光强测量精度:一级;
●峰值光强:1max ;
●角度测量范围:-90°~ +90°;
●角度调节范围:0.2°;
●间隔角度:1°;
●等效光通量测量范围:1lm~200lm;
●自动绘制光强曲线(极坐标或直角坐标)和自动测定光束角;
●正向电流(IF):0.1mA~800.0mA
●正向电压(VF):0.01V~20.00V
●反向电流(IR):0.1μA~200.0μA
●反向电压(VR):0.01~20.00V
●配合积分球可以测试各种光源的光通量。

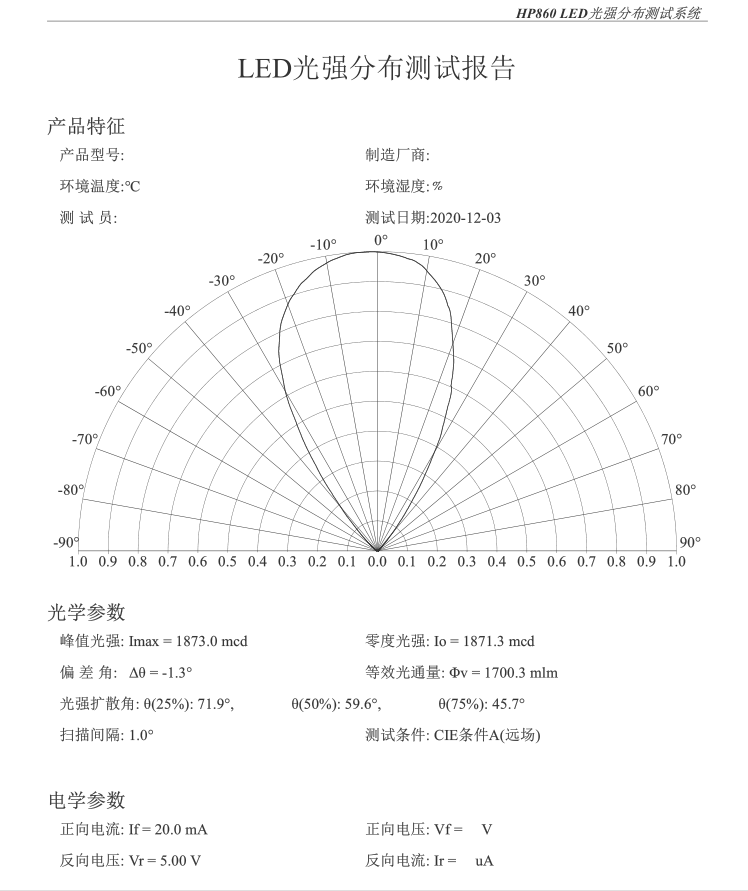

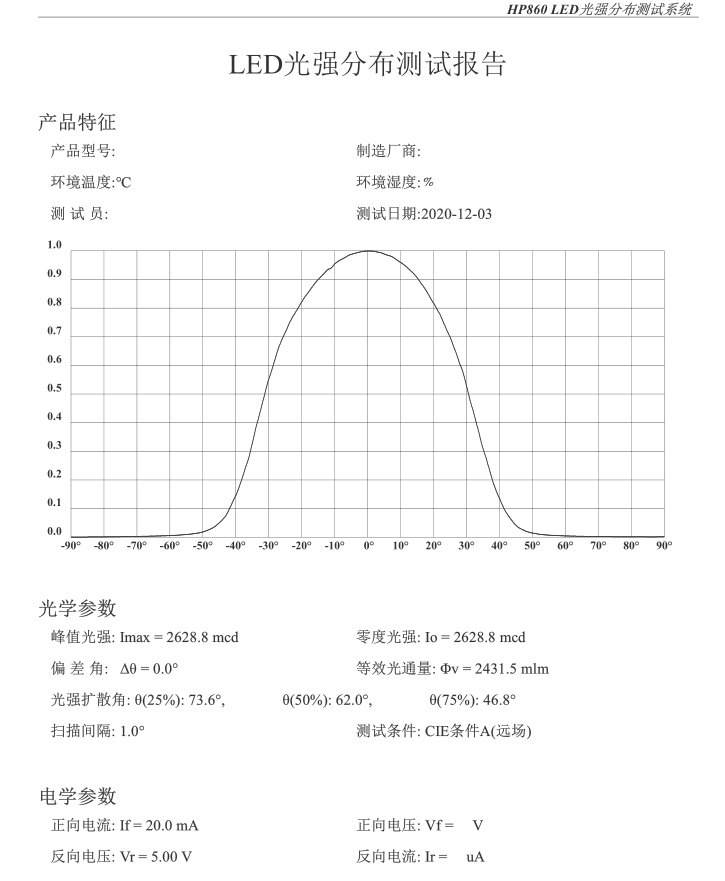

LED光强分布测试仪测试报告如下:
