产品描述及适用场景:

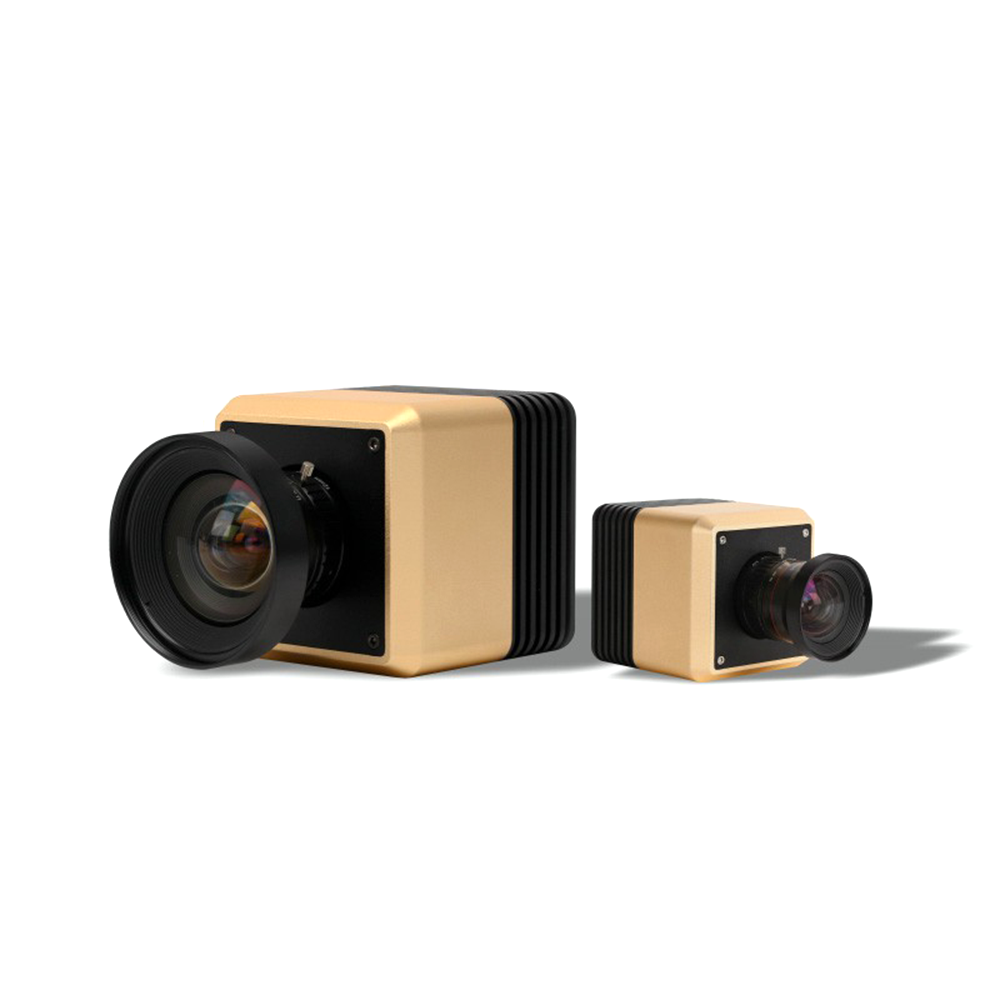

CX-1000成像式亮度计包括LED 照明在内的照明研究、路灯路面亮度测试、光环境测试、LED(LCD)显示屏表面亮度分析等,测试项目包括图像上任一点的亮度,任一范围内亮度的平均值、最大值、最小值和等亮度彩色图等参数分析功能。CX-1000成像亮度计用于测量Led模块,灯,灯具,显示器,街道亮度和其他光源的亮度、亮度分布及均匀度。
主要特点:
1、使用CMoS图像传感器和高级v-lambda滤镜
2、具有数百万个探测器点矩阵,能捕获整个场景,同时测量每个点的亮度
3、一次操作即可快速测量多个点
4、高分辨率和高灵敏度
技术指标
●成像分辨率 : 1920x1200(FUHD.23MPix)
●A/D转换A/D : 12位
●测量范围 : 0.01cd/m2-10000cd/m2
●分辨率 : 0.01cd/m2
●动态范围 : 1:1000000
●镜头焦距 : 50mm (可根据要求提供 Available on request)
●最小工作面积 : 86mmx55mm (距离440mm )
●光谱相应不确定性 : A级(F1) < 3%
●积分时间 : 50ps~30s
●传感器类型:高精度V(入)修正的CMOS V(入)
●对焦距离 : 440mm〜8
●尺寸[高x宽x长] : 86mm x90mmx 156mm
●重量 : 1200g
●PC连接 PC : USB 3.0
●供电 : USB
丰富的软件功能:
配套镜头选型表
镜头焦距 |
50mm |
25mm |
16mm(标配) |
12mm(广角) |
||||
光学畸变 |
0.01% |
0.04% |
0.07% |
0.39% |
||||
视角 |
水平 |
垂直 |
水平 |
垂直 |
水平 |
垂直 |
水平 |
垂直 |
|
16.1° |
11.8° |
31.6° |
23.4° |
47.7° |
35.9° |
61.0° |
46.7° |
工作距离 |
测量目标尺寸(mm) |
|||||||
100mm |
- |
- |
- |
- |
88 |
65 |
118 |
86 |
150mm |
- |
- |
85 |
62 |
132 |
97 |
177 |
129 |
250mm |
71 |
52 |
141 |
103 |
221 |
162 |
394 |
216 |
400mm |
113 |
83 |
226 |
166 |
353 |
259 |
471 |
345 |
500mm |
141 |
103 |
283 |
207 |
442 |
323 |
589 |
431 |
1000mm |
283 |
207 |
565 |
414 |
883 |
647 |
1178 |
863 |
2000mm |
565 |
414 |
1413 |
1035 |
1766 |
1294 |
2355 |
1725 |
