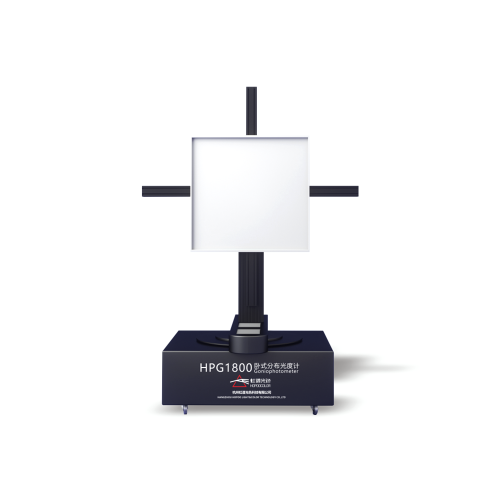

HPG1800卧式分布光度计（单臂）

HPG1800卧式分布光度计（单臂）
QQ点击购买
  • 产品介绍及参数
  • 应用产业

产品描述及应用场景：

  本系统采用固定探测器、旋转被测灯具的方法，来测量被测光源或灯具空间各个方向上的光强分布。 用于LED灯具（半导体照明） 、道路灯具、投光灯具、室内灯具、户外灯具等各种和LED、节能灯、荧光灯、白炽灯、HID灯等各种光源的空间光度分布（即配光曲线）的高精度测试





主要参考标准：
  LM-79-2008 固态照明产品的电气和光度测量认定方法;
  GB/T9468-2008 灯具分布光度测量的一般要求;
  LB/T 001-2008 整体式LED 路灯的测量方法;
  GB/T 24824-2009 普通照明用LED模块测量方法;
  GB/T7002-2008 投光照明灯具光度测试 ;
  CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
  CIE 70-1987 The measurement of absolute luminous intensity distributions；
  CIE 121-1996 The photometry of goniophotometer of luminaries；
  CIE 84 Measurement of luminous flux；
  IESNA LM-75 Goniophotometer Types and Photometric Coordinates；

技术支持特性：
  主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线； 采用知名品牌的高转速、高转矩、低噪音、低振动的三相混合式步进电机；具有激光瞄准器，使被测灯具中心与旋转台旋转中心重合；
  垂直轴旋转范围：-180°～180°或0°～360°旋转；
  水平轴旋转范围：-180°～180°或0°～360°旋转；
  角度精度：0.1度，分辨率：0.01度；
  灯具最大尺寸：1.2×0.6米；
  灯具最大重量：30kg(含夹具) ；
  灯具供电测量采用4线制：2路10A导电滑环用于供电，2路2A用于测量电压；
  转台控制线和灯具供电线长度：6米，特殊要求可加长；

光度参数：
  1、高精度恒温探头（恒温点35±1度，恒温精度±0.1度）；
  2、V(λ)修正精度：CIE标准级（f1’ <0.03）;
  3、照度测量范围：0.001 lx至200 klx , 5档自动量程;
  4、最大测试距离：2米到30米；
  5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；
  6、光度探头连接线长度：20米（特殊要求可加长）；

暗房示意图：

丰富的软件功能：
  1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；
  2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。
  3、 导出符合国际标准的灯具文件，可直接的导入照明设计软件，格式说明如下：
  *.HPG 虹谱光电HPG系列分布光度计测试数据文件格式；
  *.IES IESNA北美标准格式,包括95版和2002版;
  *.LDT EULUMDAT德国标准（欧洲）格试文件；
  *.LDT EULUMDAT德国标准（欧洲）格试文件；
  4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。

HPG1800实景照：

  • 光测量---分布光度计

    测量辐射功率或光通量的最精确方法是使用角度光度计对辐射强度或光通量进行积分。
