CXCSG-02成像自动测试柜

E-mail QQ

产品介绍及参数
相关视频

产品描述及适用场景：

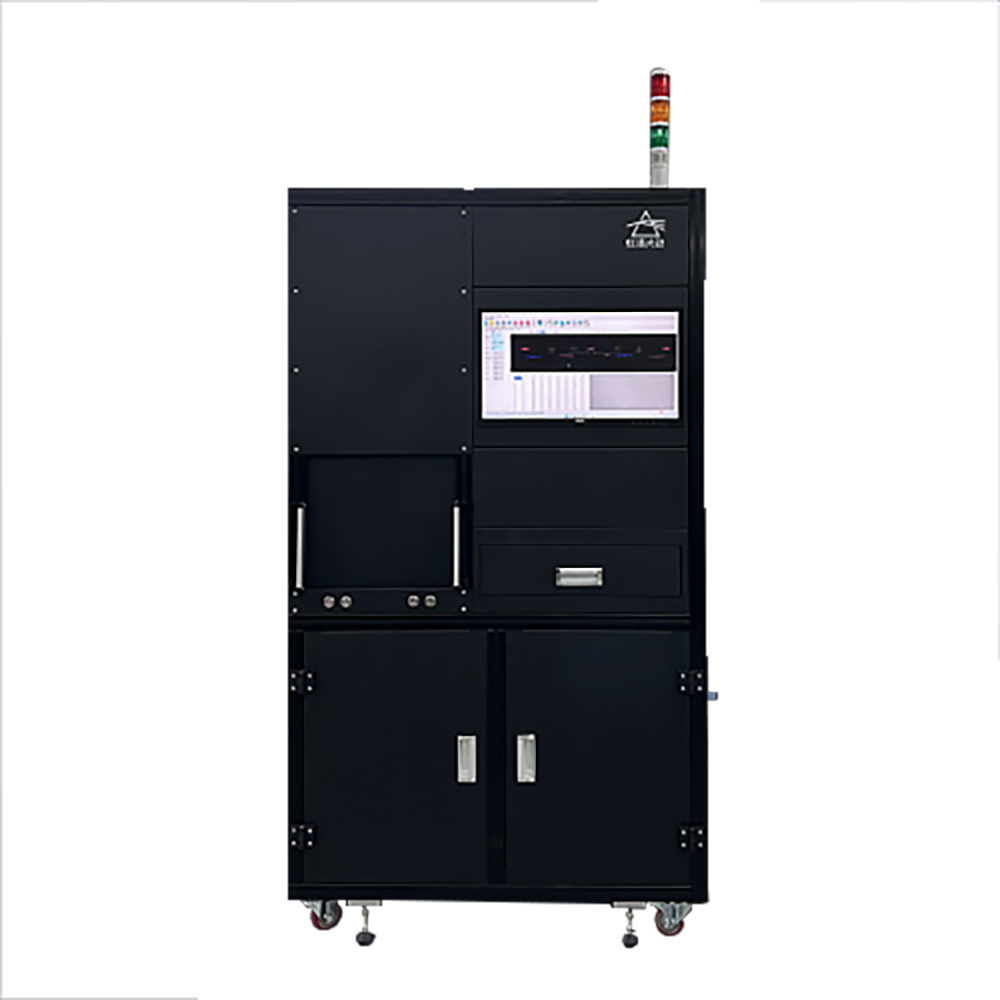

CXCSG-02成像自动测试柜针对汽车发光配件模组总成和注塑件的光度和色度测试定制开发，可测量各发光部位的亮度L，色坐标X,Y、色温、主波长等参数。气动推出治具和打开屏蔽门，具备条码扫描、OK打点、NG箱及声光报警等功能。根据不同的需要选配不同型号的成像色度计或成像亮度计，定制相应的测试治具。此套系统主要应用于汽车氛围灯、汽车前杠注塑件背光、汽车中控注塑件背光、汽车氛围灯、汽车仪表盘背光、显示屏、键盘背光等产品的产线检测。

设备功能：

尺寸： 0.62*1.0*1.8米
条码扫描：可设定条码进行条码错误和重码判断
OK打点：可选测试合格进行打点标志
NG箱：可选NG箱功能，确保不良品不流到下工位
OK/NG开关量信号输出到下工位

产品特点：

1.多功能测试:能够测量各发光部位的亮度L、色坐标x,y、色温、主波长等参数,满足多种光学性能测试需求，

2.高效自动化:采用气动进出治具和自动打开屏蔽门设计,实现快速、稳定的测试过程。

技术指标：

参数 / 型号	CXS-230	CXS-1200	CXS-2600
总像素点	230万	1200万	2600万
分辨率	1920*1200	4096*3000	6224 × 4168
像元尺寸	4.5*4.5um	3.45*3.45um	3.76*3.76um
靶面尺寸	2/3"(8.6*5.4mm)	1.1"(14.1*10.3mm)	1.8" ,27.8(H) × 22.3(V) mm
曝光时间	50us-10s	1us-10s	12us-10s
测试速度	<3s（曝光时间小于500ms情况下）
测试功能	亮度L,色坐标x，y，色温，主波长，亮度色度均匀性
亮度范围	0.001--1000kcd/m2(可根据需求定制量程，加ND镜)
亮度精度	±3%（标准A光源条件下）
色度精度	dx，dy：±0.003（标准A光源条件下）
配套镜头	标配16mm镜头，25mm，50mm可选
通讯接口	USB3.0 B型
外型尺寸	186100130mm(不含镜头)

配套镜头选型表：

镜头焦距	50mm		25mm		16mm(标配)		12mm(广角)
光学畸变	0.01%		0.04%		0.07%		0.39%
视角	水平	垂直	水平	垂直	水平	垂直	水平	垂直
	16.1°	11.8°	31.6°	23.4°	47.7°	35.9°	61.0°	46.7°
工作距离	测量目标尺寸（mm）
100mm	-	-	-	-	88	65	118	86
150mm	-	-	85	62	132	97	177	129
250mm	71	52	141	103	221	162	394	216
400mm	113	83	226	166	353	259	471	345
500mm	141	103	283	207	442	323	589	431
1000mm	283	207	565	414	883	647	1178	863
2000mm	565	414	1413	1035	1766	1294	2355	1725
